銘將機(jī)械

　　減水劑對(duì)石膏硬化體的力學(xué)性能的影響

　　減水劑的加入降低了標(biāo)準(zhǔn)稠度需水量，從而在石膏結(jié)晶后因水份蒸發(fā)形成的孔隙率減少致使密度增加，從而強(qiáng)度提高。另一方面，減水劑改善了石膏晶體的結(jié)晶性狀，在保持流動(dòng)度相同的情況下，加入減水劑后石膏硬化體晶體結(jié)構(gòu)中針狀晶體減少，且有大量結(jié)構(gòu)較完整的柱板狀致密晶體及無(wú)定形膠凝狀物質(zhì)生成，晶體長(zhǎng)徑比減小，晶體間結(jié)點(diǎn)增多且接觸點(diǎn)發(fā)育良好，相互的搭接更為緊密，形成較完整的結(jié)晶網(wǎng)絡(luò)系統(tǒng)，從而改善石膏硬化體的力學(xué)性能，使其強(qiáng)度得以提高。

　　摻加方法對(duì)建筑石膏漿體的影響

　　考察了三種常見(jiàn)摻法對(duì)減水劑作用效果的影響

　　先摻：減水劑先以粉劑形式與石膏混合均勻，再加水?dāng)嚢?/p>

　　同摻：減水劑先加入水中溶解，再加入石膏攪拌

　　后摻：石膏加水30s后再加入減水劑。

　　三種摻法中，先摻法對(duì)建筑石膏的分散效果和增強(qiáng)作用一般均優(yōu)于同摻法和后摻法。

　　減水劑的不同摻法的作用機(jī)制并不相同，主要表現(xiàn)為：先摻法主要是吸附分散作用，即減水劑有機(jī)陰離子首先被建筑石膏顆粒吸附，形成穩(wěn)定的具有一定電位的膠粒，從而阻止和減少絮狀體結(jié)構(gòu)的形成，拌和物的流動(dòng)性提高；后摻法主要是吸附-膠溶-分散作用，即摻減水劑之前絮狀結(jié)構(gòu)已經(jīng)形成，減水劑被吸附后不斷破壞這些凝聚結(jié)構(gòu)，釋放自由水，從而提高流動(dòng)性；同摻法中，減水劑先溶于水，在水中形成穩(wěn)定的膠束團(tuán)，加入建筑石膏后，一方面與水爭(zhēng)奪減水劑，另一方面與水形成凝聚結(jié)構(gòu)。綜上所述，正是由于這三種摻法的分散過(guò)程不同，建筑石膏對(duì)減水劑的吸附量不同，從而作用效果不同。

　　對(duì)建筑石膏流動(dòng)性的影響

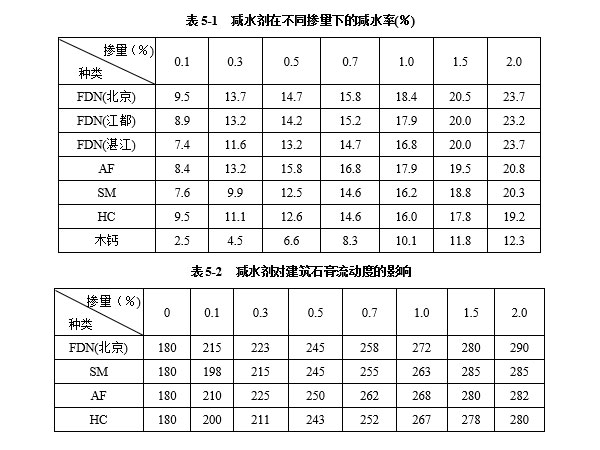

　　測(cè)定了常用減水劑在不同摻量下建筑石膏在同一流動(dòng)度(180±5mm)下水膏比，計(jì)算出減水劑的減水率，以考察減水劑對(duì)建筑石膏的分散效果，結(jié)果見(jiàn)表5-1。幾種典型減水劑(在相同水膏比下)對(duì)建筑石膏流動(dòng)度的影響見(jiàn)表5-2。

　　上述減水劑對(duì)建筑石膏均有不同程度的減水分散作用，其中萘磺酸系列(FDN)、蒽系(AF)、磺化三聚氰胺系(SM)、多羧酸系列(HC-200K)在石膏體系中減水效果較為明顯。并且在摻量較小時(shí)，其減水率提高較快，當(dāng)摻量達(dá)到1.0％后，減水率增長(zhǎng)幅度明顯變緩。同種類(lèi)型的減水劑，由于其原料和生產(chǎn)工藝的不同，對(duì)石膏的減水效果也不盡相同。在相同摻量(1.0％)情況下，三種FDN的減水率：FDN(北京18.4％)>FDN(江都17.9％)>FDN(湛江16.8％)。

　　由表2可知，水膏比相同時(shí)，摻高效減水劑可大幅度增加流動(dòng)度，并且流動(dòng)度隨摻量的增加而增加，當(dāng)摻量＜1.0％時(shí)，流動(dòng)度增長(zhǎng)速率較快，而后漸趨平緩。減水劑存在一個(gè)飽和摻量，超過(guò)飽和點(diǎn)后，再增加減水劑摻量，減水效果不再提高。
