銘將機械

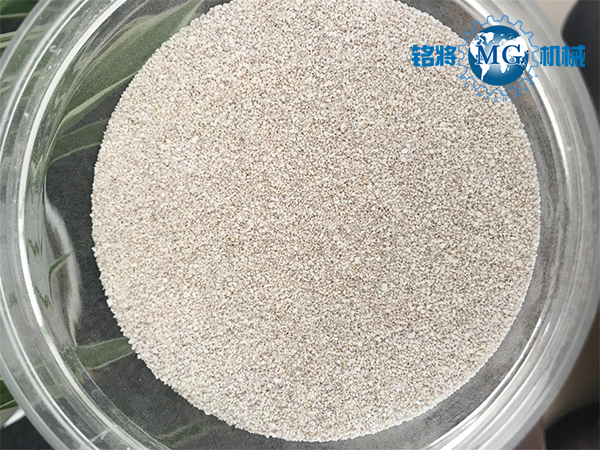

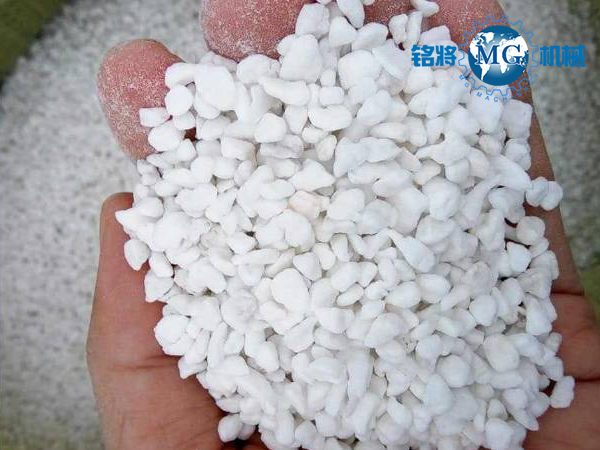

　　?；⒅槭且环N酸性玻璃質(zhì)溶巖礦物質(zhì)（珍珠巖礦砂）型環(huán)保新型無機輕質(zhì)絕熱材料，經(jīng)過特殊技術(shù)處理和生產(chǎn)工藝加工形成內(nèi)部多孔，表面?；忾]，呈球狀體徑顆粒，除具有質(zhì)輕，保溫，絕熱，防火的優(yōu)異性能外，還具有不燃燒，強度高，吸水率低，易和性好，使用壽命長等優(yōu)點，是一種具有高性能的新型無機輕質(zhì)絕熱材料。其主要化學(xué)成分是：Si02、AI203、CaO，玻經(jīng)微珠粒徑為0.1-2mm，容重50-100KG/M3，導(dǎo)熱系數(shù)0.028-0.048W/M.K，漂浮率大于95%，成球?；蚀笥?5%，吸水率小于50%，溶融溫度為1200攝氏度。帛畫位置呈不規(guī)則球狀顆粒，內(nèi)部為多孔空腔結(jié)構(gòu)，表面玻化封閉，光澤平滑，理化性能十分穩(wěn)定。因其眾多優(yōu)良的特性，可替代粉煤灰漂珠，玻璃微珠，膨脹珍珠巖，聚苯顆粒等許多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用，被廣泛應(yīng)用于工業(yè)，農(nóng)業(yè)，建材，化工，冶煉，輕工等許多領(lǐng)域。

　　現(xiàn)在，?；⒅楸粡V泛應(yīng)用于生產(chǎn)墻體保溫材料的干混砂漿之中，取得了良好的經(jīng)濟效益和社會效益。

　　玻化微珠保溫砂漿是將玻經(jīng)微珠，粘結(jié)劑（水泥，石膏等）以及多種添加劑在工廠進行優(yōu)化配比，經(jīng)過專用攪拌制備均勻混合而成的干粉散料。?；⒅楸厣皾{是一種無機絕熱保溫材料，具有優(yōu)異的保溫，隔熱性能和防火，耐老化性能，可廣泛應(yīng)用于新舊建筑物墻體保溫工程，能夠有效的改善室內(nèi)熱環(huán)境，涂抹在外墻上強度高，不空鼓開裂，并且非常易于操作，現(xiàn)場施工加水攪拌即可使用，可以直接施工于干狀墻體上，施工性能好。在性能上克服了膨脹珍珠巖輕骨料吸水性大，易粉化，在施工中體積收縮率大，易造成產(chǎn)品后期強度低和空鼓開裂，降低保溫性能等現(xiàn)象。同時又彌補了聚苯顆粒有機材料易燃，防火性差，高溫產(chǎn)生有害氣體和耐老化，耐候性低以及和易性差，施工中反彈性大等缺陷，大大提高了干粉保溫砂漿的綜合性能和施工性能。
